Dérivations périphériques

  • Aussi appelées dérivations des membres
  • Lecture de l'activité électrique sur le plan frontal du coeur.

Dérivations bipolaires : DI, DII, DIII

  • Elles sont dites bipolaires car elles proviennent de la différence de potentiel électrique entre deux membres;
  • La différence de potentiel est lue du négatif (-) vers le positif (+);
  • DI : bras droit (-) et bras gauche (+);
  • DII : bras droit (-) et jambe gauche (+);
  • DIII : bras gauche (-) et jambe gauche (+).

Dérivations bipolaires


Dérivations unipolaires : aVR, aVL, aVF

  • Ces dérivations sont unipolaires car plutôt que de mesurer la différence de potentiel entre deux électrodes, elles renvoient l'activité électrique de l'électrode par rapport à un point central qui correspond en quelque sorte au coeur;
  • L'électrode représente le pôle positif (+) alors que le point central représente le pôle négatif (-);
  • La différence de potentiel est lue du négatif (-) vers le positif (+);
  • La lecture ainsi obtenue doit être amplifiée pour être lue sur le tracé, d'où le « a » devant chacune de ces dérivations;
  • aVR : a = augmented (amplifié), V = Voltage, R = Right (bras droit);
  • aVL : a = augmented (amplifié), V = Voltage, L = Left (bras gauche);
  • AVF : a = augmented (amplifié), V = Voltage, F = Foot (pied gauche).

Dérivations unipolaires

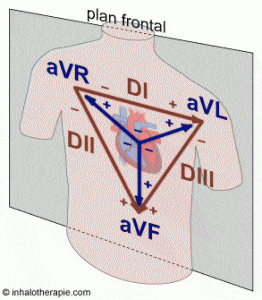

Triangle d'Einthoven

  • Les six dérivations périphériques sont dans un même plan frontal;
  • Le plan frontal est un plan qui découpe le corps de haut en bas en son milieu et le sépare en une partie antérieure et une partie postérieure;
  • Les trois dérivations bipolaires forment un triangle équilatéral;
  • Les trois dérivations unipolaires peuvent être reportées au centre de ce triangle.

Triangle d'Einthoven


Double triaxe de Bailey

  • Le double triaxe est obtenu en reportant les axes des six dérivations périphériques sur un même centre;
  • Le centre est de polarité négative (-) alors que l'extrémité des axes est de polarité positive (+);
  • Le double triaxe de Bailey permet de visualiser la direction de lecture des dérivations périphériques :
    • LatéralesaVL et DI;
    • InférieuresaVFDII et DIII ;
  • Le double triaxe de Bailey est utile dans le calcul de l'axe électrique moyen.

Double triaxe de Bailey
